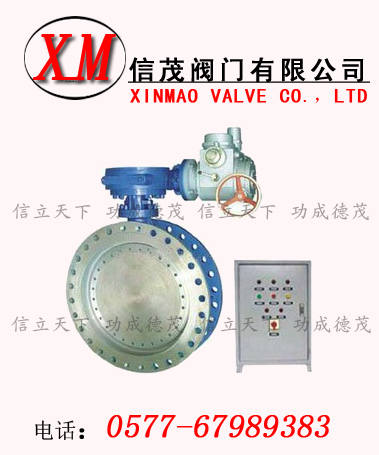

電動調速蝶閥用途
永嘉信茂閥門有限公司生產的電動調速蝶閥采取改變電動裝置輸入電流的頻率，進而調整電動裝置的轉動速度和輸出力矩，已達到控制蝶板開關速度，實現蝶板快關、慢關兩階段關閉或慢開、快開兩階段開啟的目的。與液控蝶閥具有同樣的功能。DV942X/H電動調速蝶閥適用于介質為水、海水的管路的泵出口位置，作為閉路閥兼有止回閥的特性，用以避免和減少管路系統中介質的倒流和水錘沖擊，保護管路。對于電廠、水廠等工作電源十分可靠的場合尤其適用。
電動調速蝶閥特點
1、電動啟閉，具有任意調整、止回和截止功能。操作方便，安全可靠。
2、本閥可連續實現慢開、快開或快關、慢關的動作，并有效的防止了泵出口介質倒流和水錘的產生。
3、節能驅動，與普通蝶閥同樣的驅動電機即可實現快關段高速小轉矩和慢關低段大轉矩的功能。
4、安裝在泵出口時，本蝶閥同時具有止回啊和閘閥的共同功能，因此可以一閥代兩閥，節約安裝空間，節省管網造價。
5、流阻小。本閥全開時流阻系數不超過０.３，因此可以節約能源，降低管路的運行費用。
６、當發生事故或停電時，可以通過手動操作控制蝶閥啟閉。
主要技術參數
|
公稱壓力（MPa）
|
0.25
|
0.6
|
1.0
|
|
公稱通經（mm）
|
1000～2400
|
800～2400
|
500～1600
|
|
試驗壓力
|
強度試驗
|
0.375
|
0.90
|
1.5
|
|
密封試驗
|
0.275
|
0.66
|
1.1
|
|
適用介質
|
水、海水
|
|
適用溫度（℃）
|
≤80℃
|
|
安裝方式
|
立式、臥式
|
執行標準
|
設計制造
|
法蘭連接尺寸
|
結構長度
|
壓力試驗
|
|
GB12238
|
GB2555-2526-8
|
GB12221
|
GB/T13927
|
主要零部件材料
|
零件名稱
|
材料
|
備注
|
|
閥體、蝶板、端蓋
|
HT200、HT250、QT450-10
|
|
|
閥軸、錐銷
|
2Cr13
|
|
|
閥體密封圈
|
1Cr18Ni9Ti、2Cr13
|
|
|
蝶板密封圈
|
NBR、1Cr18Ni9Ti
|
|
|
軸承
|
SF-1、 SF-2
|
自潤滑
|
|
填料
|
NBR
|
|
外形主要外形連接尺寸 單位:mm
|
PN
|
DN
|
L
|
A
|
H1
|
H2
|
DO
|
B1
|
B2
|
B3
|
B4
|
|
0.25MPa
|
1000
|
410
|
|
817
|
1303
|
400
|
225
|
709
|
303
|
770
|
|
1200
|
470
|
1200
|
812
|
1529
|
400
|
225
|
709
|
303
|
760
|
|
1400
|
530
|
1400
|
1020
|
1692
|
400
|
225
|
728
|
303
|
760
|
|
1600
|
600
|
1600
|
1145
|
1885
|
400
|
275
|
843
|
385
|
778
|
|
1800
|
670
|
1800
|
1315
|
1924
|
400
|
275
|
879
|
385
|
792
|
|
2000
|
760
|
2000
|
1670
|
2095
|
400
|
275
|
969
|
450
|
856
|
|
2200
|
840
|
2200
|
1739
|
2487
|
400
|
430
|
1103
|
540
|
995
|
|
2400
|
910
|
2400
|
1699
|
2595
|
400
|
430
|
1103
|
540
|
995
|
|
PN
|
DN
|
L
|
A
|
H1
|
H2
|
DO
|
B1
|
B2
|
B3
|
B4
|
|
0.6MPa
|
800
|
318
|
|
667
|
1190
|
500
|
175
|
583
|
230
|
683
|
|
900
|
330
|
|
745
|
1245
|
400
|
225
|
709
|
303
|
770
|
|
1000
|
410
|
|
817
|
1303
|
400
|
225
|
709
|
303
|
760
|
|
1200
|
470
|
1200
|
912
|
1529
|
400
|
225
|
728
|
303
|
760
|
|
1400
|
530
|
1400
|
1041
|
1693
|
400
|
275
|
843
|
385
|
778
|
|
1600
|
600
|
1600
|
1145
|
1885
|
400
|
275
|
879
|
385
|
792
|
|
1800
|
670
|
1800
|
1346
|
1924
|
400
|
275
|
969
|
450
|
856
|
|
2000
|
760
|
2000
|
1670
|
2095
|
400
|
430
|
1103
|
540
|
995
|
|
2200
|
840
|
2200
|
1739
|
2487
|
400
|
430
|
1103
|
540
|
995
|
|
2400
|
910
|
2400
|
1850
|
2595
|
400
|
430
|
1103
|
540
|
995
|
|
PN
|
DN
|
L
|
A
|
H1
|
H2
|
DO
|
B1
|
B2
|
B3
|
B4
|
|
1.0MPa
|
500
|
229
|
|
548
|
943
|
500
|
145
|
533
|
162
|
610
|
|
600
|
267
|
|
583
|
985
|
500
|
175
|
583
|
230
|
683
|
|
700
|
292
|
|
612
|
1075
|
500
|
175
|
583
|
230
|
683
|
|
800
|
318
|
|
677
|
1190
|
400
|
225
|
709
|
303
|
770
|
|
900
|
330
|
|
745
|
1245
|
400
|
225
|
709
|
303
|
760
|
|
1000
|
410
|
|
817
|
1303
|
400
|
225
|
728
|
303
|
760
|
|
1200
|
470
|
1200
|
948
|
1529
|
400
|
275
|
843
|
385
|
778
|
|
1400
|
530
|
1400
|
1158
|
1692
|
400
|
275
|
879
|
385
|
792
|
|
1600
|
600
|
1600
|
1285
|
1885
|
400
|
275
|
969
|
450
|
856
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://m.eofuuwy.com.cn/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對電動調速蝶閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對電動調速蝶閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
