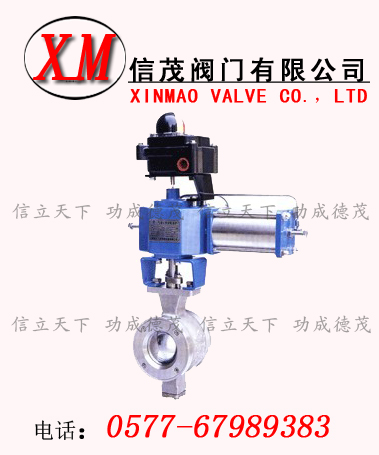

氣動V型切斷球閥工作原理：
氣動V型球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
氣動V型切斷球閥實際作用：
氣動V型球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
氣動V型球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
氣動V型球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
不銹鋼氣動球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ?/div>
特性：
球芯是一種V型切口球面板，球芯上、下端設有轉動軸，具有堅固結構，抗磨損的閥內材料，直流式通道，閥座帶有增能環可調節密封力。關閉時V形切口與閥座產生楔形剪切力，廣泛應用于漿料、泥漿顆粒狀及纖維環境中，與閥門定位器配套實現比例調節，配帶閥門的控制箱即快速切斷。
型號參數：
|
執行器大類 |
執行機構形式 |
密封形式 |
閥型 |
公稱壓力（MPa） |
閥體材料 |
|
執行器 |
橫推活塞式 |
剪切 |
V型球閥 |
1.60
6.4 |
按表內閥體
材料代號 |
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
額定流量系數(CV) |
27 |
47 |
70 |
110 |
170 |
280 |
410 |
750 |
980 |
1720 |
2900 |
3800 |
7000 |
9800 |
12000 |
15000 |
23000 |
|
配用氣接管 |
φ6×1(G1/8) |
φ8×1.5(G1/4) |
φ10×2(G3/4) |
主
要
零
件 |
閥體、蓋、
球體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12MoTi |
316 |
316L |
|
填料 |
浸PTEF編織、膨脹石墨環、聚四氟乙烯片 |
|
墊片 |
聚四氟乙烯包復墊片、柔性石墨包復墊片、金屬包復墊片 |
|
最大轉角(α°) |
90°
|
|
工作氣源壓力(MPa) |
0.4～0.7
|
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4
|
|
工作溫度范圍(℃) |
-40～180、-40～250
|
|
基本誤差 |
≤±1.5% |
|
回差 |
≤1.5% |
|
死區 |
≤0.6% |
|
|
-5～55低于5°需要特殊除水處理 |
|
耗氣量 |
900L/h(標準狀態) |
|
泄漏量 |
≤10-6×額定流量系數 |
|
注 |
DN25～DN250對夾式、DN300～DN600法蘭式 |
安裝尺寸表
|
DN\代號 |
B |
A |
F |
G |
H |
I |
|
25 |
68 |
62 |
375 |
260 |
375 |
205 |
|
32 |
78 |
62 |
375 |
260 |
390 |
205 |
|
40 |
85 |
62 |
375 |
260 |
400 |
205 |
|
50 |
100 |
75 |
375 |
260 |
420 |
205 |
|
60 |
120 |
90 |
375 |
260 |
450 |
205 |
|
80 |
130 |
100 |
400 |
260 |
465 |
205 |
|
100 |
158 |
115 |
435 |
260 |
480 |
205 |
|
125 |
180 |
129 |
435 |
260 |
515 |
205 |
|
150 |
216 |
160 |
540 |
440 |
670 |
255 |
|
200 |
268 |
200 |
540 |
440 |
710 |
255 |
|
250 |
325 |
240 |
700 |
440 |
770 |
255 |
|
300 |
460 |
334 |
700 |
630 |
970 |
285 |
|
350 |
520 |
414 |
965 |
630 |
1050 |
285 |
|
400 |
580 |
490 |
965 |
630 |
1100 |
285 |
|
450 |
640 |
580 |
1230 |
850 |
1100 |
350 |
|
500 |
705 |
690 |
1230 |
850 |
1200 |
350 |
|
600 |
810 |
750 |
1520 |
1050 |
1380 |
350 |
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://m.eofuuwy.com.cn/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對氣動V型切斷球閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對氣動V型切斷球閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
