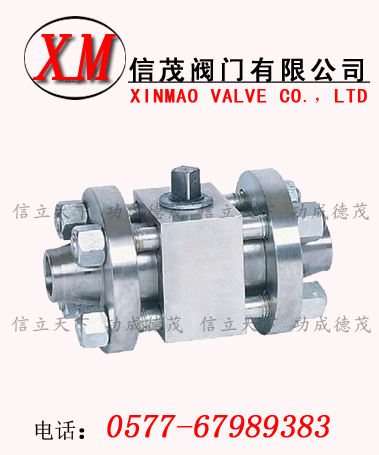

高壓鍛造球閥概述：
永嘉信茂閥門有限公司生產的高壓鍛造球閥是一種結構新穎，技術先進，性能可靠的高壓管路上使用的球閥，適用于石油、化工、電力等企業部門輸送水、蒸汽、油品及各種含腐蝕性氣體、液體等介質的管道、儲罐、容器設備上作啟閉裝置。其特點是：
1.閥門為全通道設計，流體阻力小。
2.閥門采用三體結構，拆裝方便，便于現場維修、更換。
3.具有防火結構，可以保證在意外失火的情況下的密封可靠性，而且密封面不易被介質沖刷。
4.下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。
5.閥門的啟閉力小，開關輕便。
性能及設計規范：
1. 公稱壓力等級: PN10.0、15.0、25.0（Mpa）;ANSI 600、900、1500磅級
2. 公稱通徑: DN15～50； 1/2"-2"
3. 適用溫度: -29～150℃
4. 適用介質:碳鋼：適用水 蒸氣 油品等介質
不銹鋼：酸、堿等腐蝕性介質
5. 連結方式：焊接端按GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT
壓力驗試:驗收標準按JB/T9092及API 598
|
壓力級
|
PN(Mpa)
|
CLASS(Lb)
|
試驗介質
|
|
10.0
|
15.0
|
25.0
|
600
|
900
|
1500
|
|
強度驗試
|
15.0
|
22.5
|
37.5
|
15.5
|
22.5
|
38.5
|
含有防銹劑的水
|
|
高壓密封試驗
|
11.0
|
16.5
|
27.5
|
11.5
|
16.5
|
28.2
|
|
氣壓密封試驗
|
0.6
|
空氣
|
主要外型尺寸及重量
|
公稱壓力
|
公稱通徑
|
尺寸
|
|
(in)
|
mm
|
L
|
d
|
D
|
H
|
W
|
|
PN10.0(Mpa)
600
(Lb)
|
1/2"
|
15
|
165
|
14
|
22
|
52
|
130
|
|
3/4"
|
20
|
190
|
19
|
27
|
56
|
160
|
|
1"
|
25
|
216
|
25
|
34
|
67
|
160
|
|
11/4"
|
32
|
229
|
32
|
42
|
74
|
185
|
|
11/2"
|
40
|
241
|
38
|
48
|
88
|
185
|
|
2"
|
50
|
292
|
49
|
60
|
95
|
200
|
|
PN15.0(Mpa)
900
(Lb)
|
1/2"
|
15
|
165
|
14
|
22
|
52
|
145
|
|
3/4"
|
20
|
190
|
19
|
27
|
56
|
175
|
|
1"
|
25
|
216
|
25
|
34
|
67
|
175
|
|
11/4"
|
32
|
229
|
32
|
42
|
74
|
200
|
|
11/2"
|
40
|
241
|
38
|
48
|
88
|
200
|
|
2"
|
50
|
292
|
49
|
60
|
95
|
250
|
|
PN25.0(Mpa)
1500
(Lb)
|
1/2"
|
15
|
216
|
12
|
22
|
55
|
150
|
|
3/4"
|
20
|
229
|
16
|
27
|
58
|
180
|
|
1"
|
25
|
254
|
21
|
34
|
70
|
180
|
|
11/4"
|
32
|
279
|
29
|
42
|
78
|
220
|
|
11/2"
|
40
|
305
|
34
|
48
|
92
|
250
|
|
2"
|
50
|
368
|
43
|
60
|
101
|
300
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://m.eofuuwy.com.cn/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對高壓鍛造球閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對高壓鍛造球閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
